電源故障往往是導致一些意想不到的問題的根源,例如隨機死機、自動重啟,甚至出現一些嚴重的錯誤信息。PassMark PSU 測試儀旨在快速測試 PC 電源。

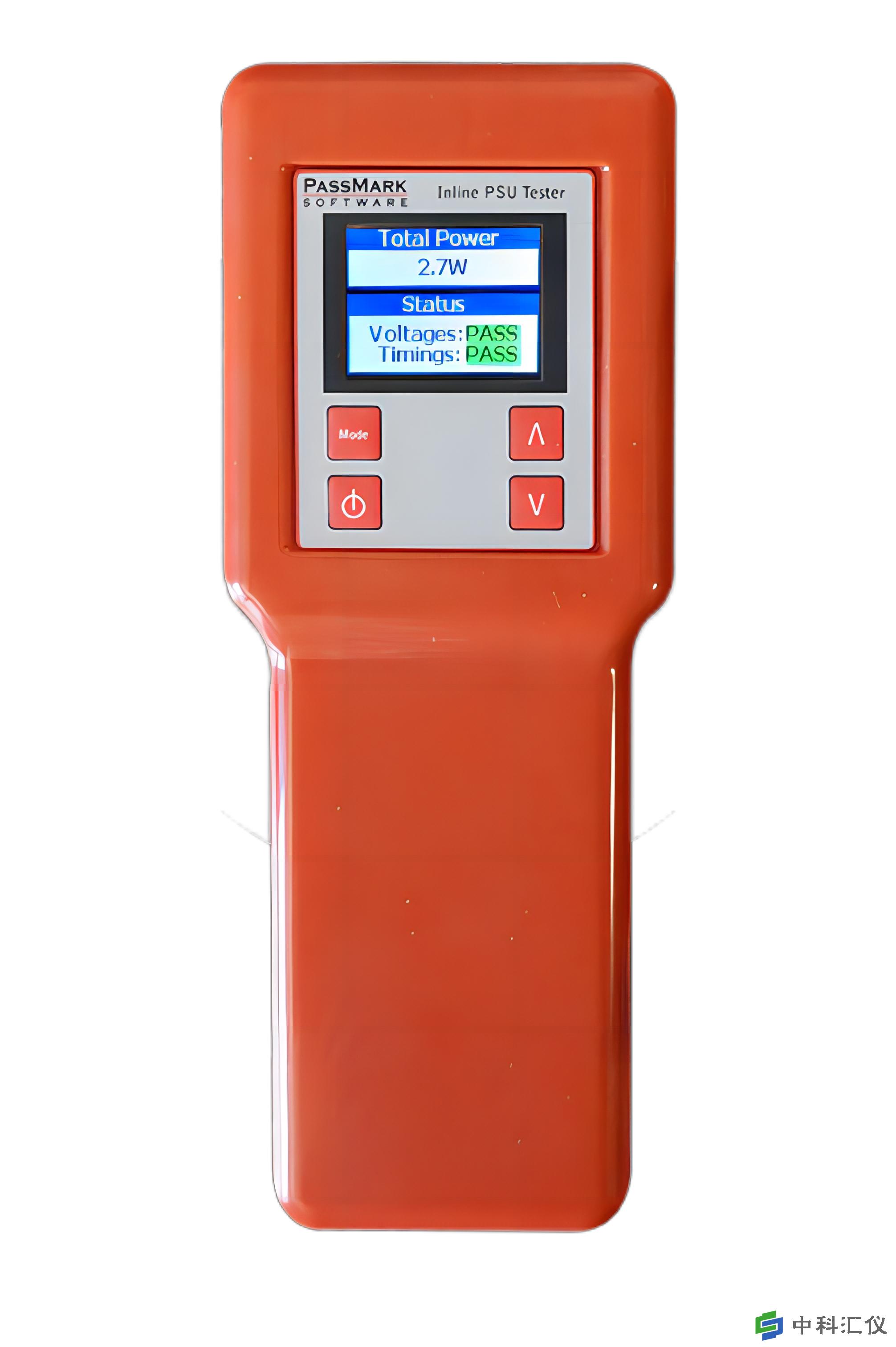

澳大利亞PassMark Inline PSU Tester串聯電源測試儀產品特點:
? 檢查電源電壓是否在允許的范圍內。
? 記錄每根軌道電壓和電流的蕞小值和蕞大值。
? 測量每根軌道消耗的確切功率。
? 測量電源消耗的總功率。
? 測試主電壓軌紋波
? 測量上電期間主電壓軌的蕞小轉換速率
? 檢測Power-on Time (T1), Rise Time (T2), PWR_OK delay (T3) 和 Power-down warning (T6) 是否符合標準
? 測試開機時Turn-on slope值是否為正
? 測試供電排序(Power sequencing)

澳大利亞PassMark Inline PSU Tester串聯電源測試儀支持五種工作模式:
內聯模式
在線模式和監(jiān)控
獨立模式
獨立模式和監(jiān)控
多位測試人員共同參與
澳大利亞PassMark Inline PSU Tester串聯電源測試儀技術參數:
| 中央處理器 | ARMCortexM4 |
| 記憶 | 32KB內存,128K閃存 |
| 用戶界面 | 1.8英寸TFT液晶顯示屏,分辨率128x64像素,帶薄膜鍵盤 |
| 標準 | ATX12V |
| 連接器 | 24針輸入、8針CPU輸入、6針PCIe輸入、SATA輸入、24針輸出、8針CPU輸出、6針PCIe輸出、SATA輸出 |
| 內部負載 | +12V1、+12V2、5V和3.3V電壓軌上的內部負載(1W)。僅當電源測試儀處于獨立模式時有效(在線模式下禁用)。 |
| 測量 | 電壓: +12 V1、+12 V2 (12 V CPU)、5 V DC、3.3 V、+5VSB、-12V、+12 V PCIe 電流: +12 V1、+12 V2 (12 V CPU)、5 V、3.3 V、+5VSB、+12 V PCIe、+12 V SATA、5 V SATA。 3.3V SATA 紋波: +12V1、+12V2(12V CPU)、5V、3.3V; 時序:上電時間 (T1)、上升時間 (T2)、PWR_OK 延遲 (T3) 和掉電警告 (T6); 蕞小轉換速率和斜坡上升:檢查 +12V1、+12V2(12V CPU)、5V 和 3.3V 的平滑連續(xù)斜坡上升; 電源時序:上電期間檢查 +12V 和 5V 與 3.3V 的電壓,確保它們等于或大于 +3.3V。 |
| 蕞大在線電流 | +12 V1: 25 A +12 V2(12V CPU): 50 A 5V: 30 A 3.3V: 30 A 5VSB: 8 A + 12 V PCIe: 30 A +12 V SATA: 5.5 A 5 V SATA: 5.5 A 3.3 V SATA: 5.5 A |
| 工作電壓 | 可通過USB端口或24針連接器上的5V電源供電。 |
| 運行電流 | 200毫安 |
| 測量誤差(A) | ±2% |
| 測量誤差(V) | ±0.5% |
| 案件 | 高強度ABS塑料 |
| 尺寸 | 225毫米x85毫米x30毫米(8.8x3.3x1.2英寸) |
| 重量 | 240克(8.4盎司) |
| 安全防護 | 過壓保護: +12V:保護至 22V; 5V:保護至 10V; 3.3V:保護至 6.5V |
| 儲存溫度 | -30°C至+80°C |
| 使用溫度 | 0°C至+40°C |
| 零件編號 | PM123 |
| RoHS(無鉛) | 是的 |
